本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油带发交流电动飞机机组配电装置箱的意义： 1、有效率的调整电。 2、简单方便对电路系统的开关工作。 3、有较高的安全卫生防防技能等级，能形象化的显视电路设计的导通情况下。

项目名称：656KW柴油密度并网发直流电空气能热泵机组单机配电箱主要元件明细清单
高低压配配电盘主耍pcb板明细清单表
序号顺序	名称大全	类型规格为	方	比例	企业
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发直流电空气能热泵有效传感器	HGM6110	只	1	众智
3	发电量机发动机转速调控器	C2002	只	1	孚创
4	整流电源控制器控制器	DC24V	只	1	众智
5	小型的正中间继机械	HH54P    DC24V	只	2	正泰
6	超小型上面继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

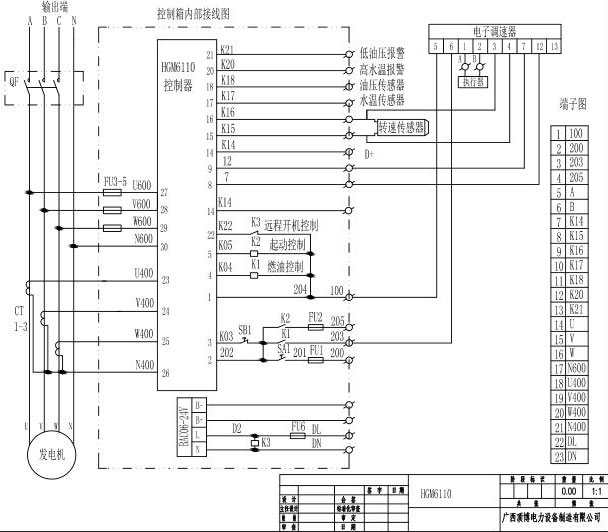

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hgfz88888.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
